AMI MUSIK DS5

オーディオデバイス

AMI MUSIK DS5はPCだけでなく、様々なサウンドシステムの中核として 最高の音質と利便性を実現し、コストパフォーマンスに優れた ハイエンドコンパクトDSD DACです。

DSD 64 / 128


ASIOとDoPの2つのDSD転送方式に対応し、2.8M(DSD64)と5.6M(DSD128)の ハイサンプリングレートの再生が可能です。 Audio Class 2.0に対応し、DSDだけではなくPCM音源は192kHzまで対応。 ハイレゾナンス音源などの再生に適しています。

さらに、光＆同軸入力(S/PDIF)を搭載し、スタンドアロンD/Aコンバーターとして 使用することが可能で、コンパクトなプリアンプとして使用することができます。

192kHz/24bit

D/Aコンバーターには、ダイナミックレンジ120dBを誇る「CS4398」を採用。 さらに高品質なUSB2.0オーディオソリューションを搭載し、DSDファイルやDSDと PCMの切り替え時に発生するノイズを自動的に低減する機能をハードウェア上で実現。 DSDのより安定的な再生環境を可能にしました。

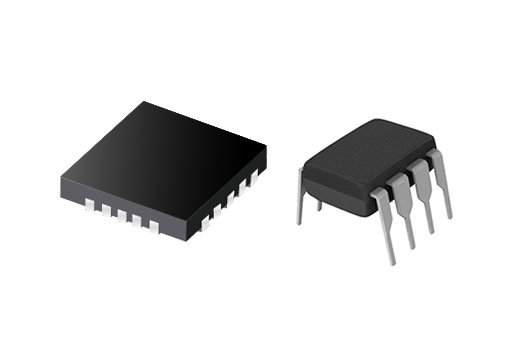

TPA6130A2·MUSES8920採用


ヘッドフォンアンプ部にはノイズに強く、低音域の再現に優れた「TPA6130A2」を採用。 デジタルボリュームを搭載し、高品質のソースをダイレクトに再生することが可能なため、 LRチャンネルのセパレートに優れ、広いステレオイメージを再現。 さらに新日本無線の 音響用オペアンプ「MUSES8920」を採用し、解像度が高く、奥行きの深い、明瞭なサウンドを実現しています。

シンプルでスマートなデザイン

シンプルでスマートなデザインは、リビングやデスクなど、どこにでもマッチし、 品格のあるオーディオ環境を実現します。

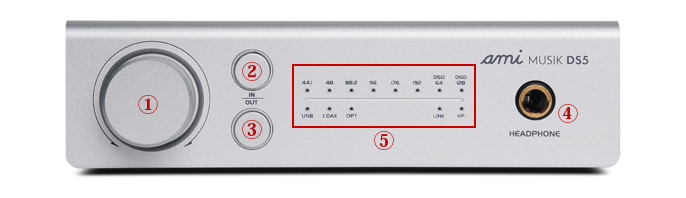

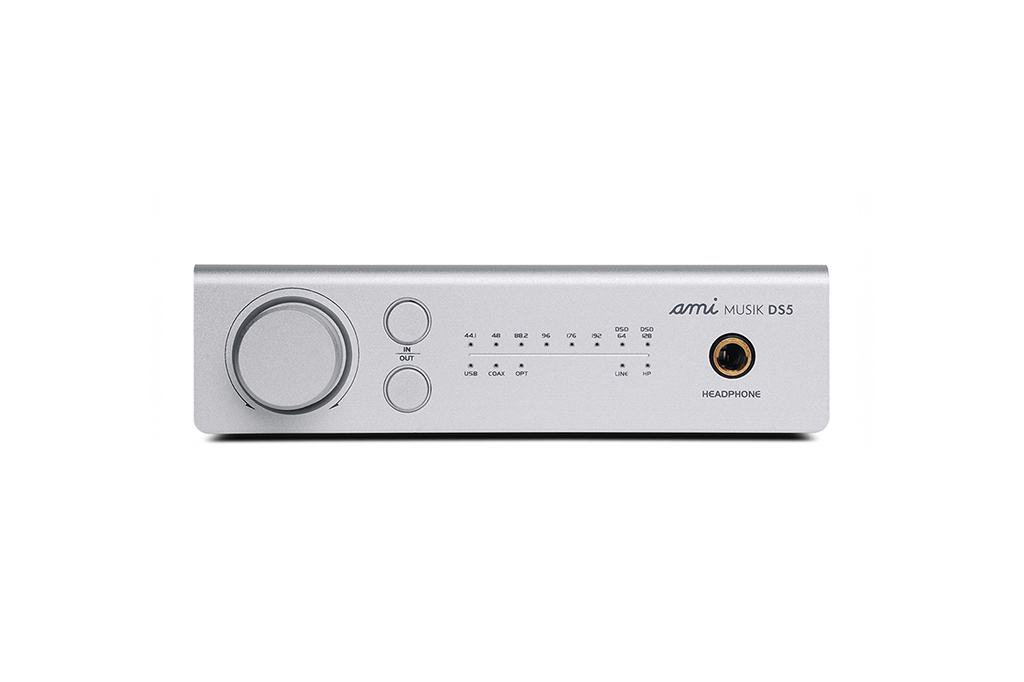

フロントパネル


  1. 電源ボタン＆ボリュームノブ
    • 電源ボタン:ボリュームノブを約1秒押すと、電源のON/OFFを行うことができます。
    • ボリュームコントロール：ボリュームノブを回して、 ヘッドフォンアウトとラインアウトの音量を調節します。(56段階)
    ※ボリュームレベルはサンプリングレートLEDにて、相対的なボリュームレベルとして表示されます。
    ※DACモードにした場合は、ラインアウトレベルは最大音量に固定され、ラインアウトボリューム調整はできません。
    ※ヘッドフォンアウトのボリューム調整は、どのモードでも調整可能です。

  2. Input
    外部入力ソース[USB / COAXIAL / OPTICAL]の中から選択します。

  3. Output
    出力ソース[ラインアウト / ヘッドフォンアウト]の中から選択します。

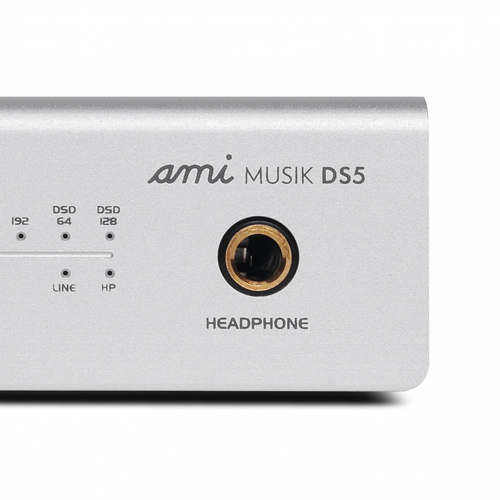

  4. ヘッドフォン端子
    ヘッドフォンの接続端子です。ヘッドフォンで音楽鑑賞を希望する場合、OUTPUTボタンを押して、 ヘッドフォンに設定してください。このとき、RCAラインアウトは自動的にミュートされます。

  5. LED
    • 上段は、再生中のサンプリングレートと相対的なボリューム値を表示し、 下段はInput/Outputのソースを表示します。
    • モード変更時の設定確認や、本体状況を表示します

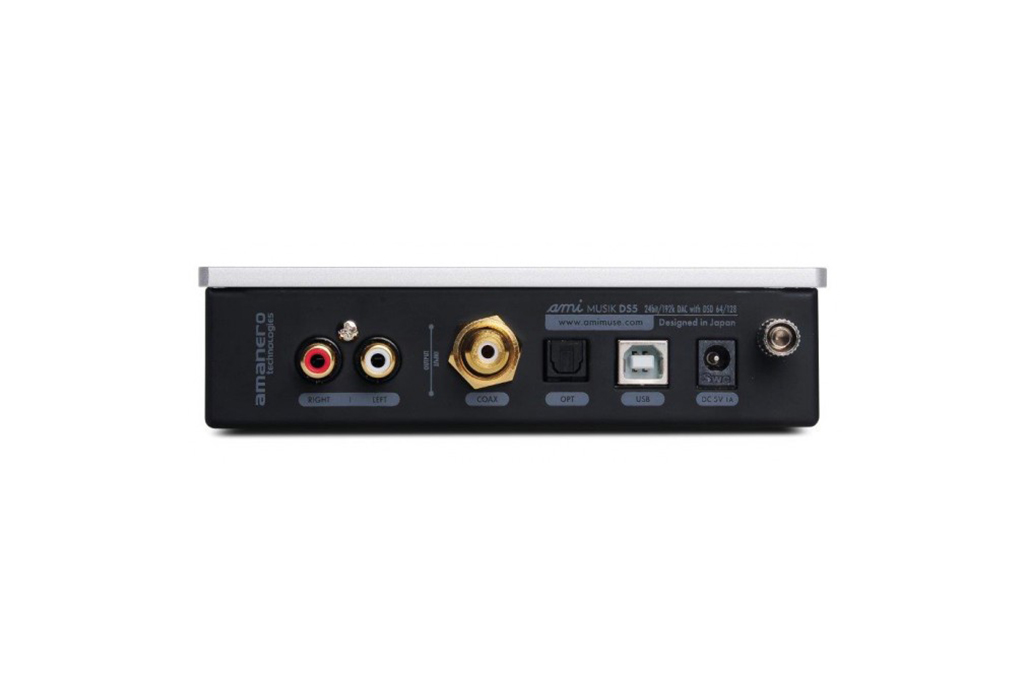

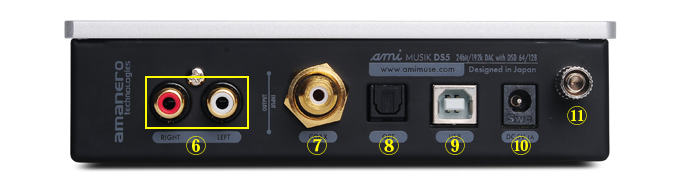

リアパネル


  1. Line out端子(RCA x 2)
    RCAラインアウト端子です。アクティブスピーカーやパワーアンプにRCAケーブルで接続します。 DACモード(音量固定)とプリアンプモード(音量可変、Digital Volume制御)に対応しています。

  2. Coaxial入力端子
    外部デジタル機器とCoaxial(同軸)ケーブルで接続し、 最大24bit/192kHz(S/PDIF)のデジタル信号に対応しています。PCと接続していなくても、 本機のみでD/Aコンバーターとして使用することができます。

  3. Optical入力端子
    外部デジタル機器とOptical(TOSLINK光)ケーブルで接続し、 最大24bit/192kHz(S/PDIF)のデジタル信号に対応しています。PCと接続していなくても、 本機のみでD/Aコンバーターとして使用することができます。

  4. USB(USB2.0)端子
    最大24bit/192kHz、Hi-SpeedアシンクロナスUSB入力モードに対応しています。

  5. DC input
    電源アダプタを接続します。DC 5V 1～3Aの規格のアダプタに対応しています。 過電圧、過電流防止回路が搭載されています。※対応規格以外のアダプタは使用しないでください。

  6. Ground
    通常は使用しません。電源に起因するノイズが発生した場合のみ使用します。



特徴

DSD対応USB DAC

ASIO＆DoP転送方式に対応し、2.8MHz(DSD64)/5.6MHz(DSD128)ファイルの再生が可能。 USB Audio Class 2.0に対応し、192kHz/24BitのPCMハイレゾナンス音源の再生が可能

スタンドアロン D/Aコンバーター

オプティカルとコアキシャル入力(S/PDIF)を搭載。PCと接続せずに、 本機だけでスタンドアロンD/Aコンバーターとして使用することが可能。

DS5専用ドライバ

Windows OS用ドライバにて、WDM/Direct X、ASIO 2.2、WASAPI exclusive モードに対応。 Mac OS X(10.6.4以上)はドライバのインストール不要

アシンクロナス(非同期)モード対応

Bit-Perfectでのデジタルオーディオ再生を可能にし、クロックジッターの最小化を実現。

USB2.0 オーディオソリューション

PCM 192kHz/24bit、DSD64/DSD128に対応した高品質のUSB2.0 Audioソリューション「AMANERO Technologies COMBO384 」を採用。DSDとPCMの切り替え時に発生するノイズを低減し、安定的でスムーズな切り替えを実現。

ファームウェアの更新機能

オンラインサーバーを介して、更新ファームウェアをデバイスに転送することができる 「AMANERO Firmware Update Manager」を提供。将来の機能向上や品質の向上に迅速に対応可能。

高品質D/Aコンバーター

「Cirrus Logic CS4398」を採用。高品質なマルチビットΔΣモジュレーターを搭載し、 最大120dBのダイナミックレンジ＆SN比を実現。また、安定的なDSD64/DSD128再生に対応するため、 フォーマット切り替え時に発生するPOPノイズを自動的に低減する機能を搭載。

S/PDIF入力

業界最高水準のジッター除去を実現し、高品質のクロックソースの精製を可能にする「WOLFSON WM8804 S/PDIF transceiver」を採用。S/PDIF外部入力のデジタルオーディオ再生において、最良の音質を実現。

高音質ヘッドフォンアンプ

非常に高いS/N比とリップルノイズ除去機能を有するTI社「TPA6130A2 stereo headphone amplifier」を採用。 デジタルボリュームを搭載し、ステレオチャンネルの完全な分離を実現。ギャングエラーを防ぎ、 デジタル情報を損失することなく、DSD/PCM信号を最良な形で再生することが可能です。

過電圧保護回路

5.5V以上の過電圧の入力を感知した際に、強制的に電源入力をシャットダウン。 様々なICやパーツを保護し、ダメージを防止。※通常モードに戻るためには、再度電源を入れ直す必要があります

RCAライン出力デュアルモード

音量固定のDACモードと音量可変のプリアンプモード(デジタルボリュームコントロール)の選択が可能。 最高の音質で、接続機器に応じたボリューム出力が可能。 複合的なスイッチが付いたボリュームコントロール機能
プッシュ機能で電源をON/OFFし、音量調節やDFUモードの制御などを可能にした、メカニカルエンコーダーを採用。 シンプルな操作性と、スマートなデザイン性を実現。

フェードイン/フェードアウト機能

電源ON/OFF時の急激な出力変化による、人体や接続機器へのダメージを抑えるために、 フェードイン、フェードアウト機能を搭載。

振動防止に優れたスマートデザイン

フロントパネルと天板は、5mm厚のアルミニウムの削り出しで制作され、強固で安定した重量感と、振動防止効果を実現。

白色LED

視認性と疲労度を最小限に抑えるために、白色LEDを採用。サンプリングレートインジケーターによる ボリューム表示、IN/OUT状況や各種モード設定の表示が可能。





仕様

サイズ(WxHxD)

150 x 40 x 140 (mm)

デジタル入力

  • USB Hi-Speed 2.0 (USB Audio CLASS 2.0/DSD over USB PCM token FA05/ASIO2.2 DSD Native Stream)
    - PCM対応形式：24bit/192kHz
    - DSD対応形式：64 (2.8MHz) / DSD 128 (5.6MHz)
  • オプティカルx1(50Mbps/192kHz/WM8804)
  • コアキシャルx1(75Ω/192kHz/WM8804)

アナログ入力

  • D/Aコンバーター：120dB/192kHz(Cirrus Logic CS4398、Multi-Bit DAC) - ダイナミックレンジ：120dB A-Weighted
    - S/N比：120dB A-Weighted
    - 歪率：0.0005%
    - 対応サンプリングレート：44.1 / 48 / 88.2 / 96 / 176.4 / 192 KHz
    - 対応DSD SCLK周波数：DSD64 (2.8MHz) / DSD128 (5.6MHz)
    - PCM/DSD出力レベル：2.2Vrms(ペア)
  • RCAステレオx1(2.2Vrms、金メッキ)

ヘッドフォン出力

  • 6.3mmフォンジャックx1(最大2Vrms、金メッキ)
  • 対応インピーダンス：16-300Ω
  • 出力レベル：150mW(16Ω)
  • 周波数特性：20Hz~48kHz
  • 全高調波歪：0.02%@1kHz

電源

  • タイプ：2.1mm DC Jack(外部電源入力方式)
  • 最大入力：5VDC 3A
  • 過電圧保護回路：最大5.5VDC

※注意事項※

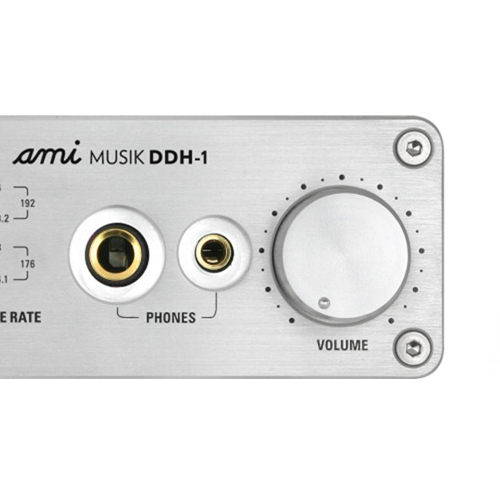

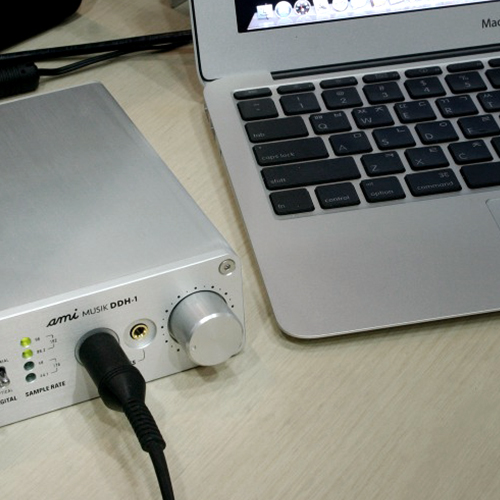

DDH-1
