32bit/384kHz
High-end Sound
高い解像度と空間再現力を得るために選び抜かれた高音質パーツを採用し、 最大32bit/384kHz（USB入力時）のハイレゾサウンドを再現。
DSD/DXD対応
DSDもDXDもファイルフォーマットを変換することなく、 ネイティブ再生可能。 DSD （DSD64/ DSD128）・DXD（32bit/384kHz）まで対応します。
ヘッドホンアンプ
テキサス・インスツルメンツ社のTPA6120A2を搭載。 インピーダンスも32Ω~600Ωまで対応可能。 (製品出荷時は300Ωまで。 基盤のジャンパー差し替えにより300~600Ωのインピーダンスに変更できます）。
オペアンプ交換
オペアンプを交換できるようにしており、好みにカスタマイズすることが可能。
【注意】 オペアンプ交換時における故障・破損については保証致しません。
取扱いには充分にご注意ください。

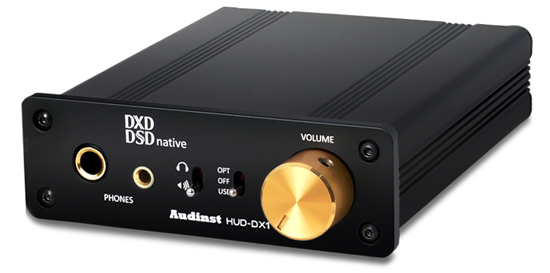

front
① ヘッドホン出力 6.3mmステレオジャック
② ヘッドホン出力 3.5mmステレオミニジャック
③ 出力セレクタースイッチ
④ 電源OFF＆入力セレクタースイッチ
⑤ アクティブインジケーター
⑥ ボリュームコントロール
back
⑦ n光デジタル入力（Optical IN）
⑧ 光デジタル入力（Optical OUT）
⑨ USBポート
⑩ 電源端子
⑪ ライン出力 （LINE OUT）
TECHNICAL SPECIFICATIONS
USB
TYPE-B USB2.0ハイスピード対応（最大32bit/384kHz)
対応サンプリングレート
16/24/32bit, 44.1/48.0/88.2/96.0/176.4/192.0/352.8/38
光デジタル入力
S/PDIFオプティカル入力（最大24bit/192kHz)
対応サンプリングレート
16/24bit, 44.1/48.0/88.2/96.0/176.4/192.0kHz

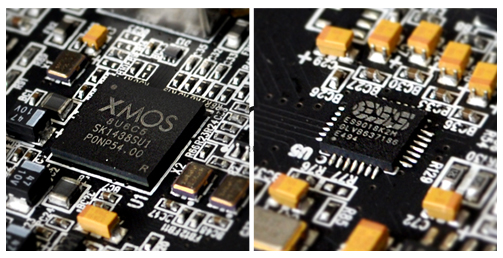

DAコンバーター
ES9018K2M DNR:127dB THD+N:-120dB
ヘッドホン出力
1. 6.3mm標準ジャック
2. 3.5mmステレオミニプラグ
最大出力 1.5W@32Ω
対応インピーダンス：16∼600Ω
300∼600Ωにする場合は14ページ参照
ライン出力
アンバランス RCAステレオ
最大±3.2Vpp インピーダンス：200Ω
デジタル出力
• S/PDIFオプティカル出力（最大24bit/192kHz)
オペアンプ
• I/Vコンバーター ：MUSES8920E(SMDx2 交換不可)
• ディファレンシャル：MUSES8920(DIP 交換可）
• ラインアウト：MUSES8920(DIP 交換可）
• ヘッドホンアンプ :TPA6120A2(SMD 交換不可）
サイズ
幅 104mm x 高さ 34mm x 奥行 120mm
重量
重量300g
電源
ACアダプタ（12～15V）推奨
USBバスパワーでも動作可能
動作環境
• 動作環境
• OS ：Windows XP / Vista / Windows7、8、10（32bit、64bit）
• Mac OS X ～
• CPU : インテルデュアルコアCPU以上または同等のAMD CPU（クアッドコア推奨）
• RAM : 2GB以上（4GB以上を推奨）
• USB 2.0またはUSB 3.0ポートを搭載したマザーボード/ノートブック
• 転送速度が速いHDDにOSをインストールすること（SSD推奨）
付属品
・HUD-DX1 本体
・USB ケーブル (A to B Type, 1.5m)
・電源アダプター (DC 15V / 0.5A～1A)
・六角レンチ（ボリュームノブ着脱用）
・マニュアル (保証書含む)
・インシュレーター (本体固定用)
