MMCXプラグ自作キット




プラグnobunagalabs NLP-MMCX-DIY

NOBUNAGA Labs :: NLP-MMCX-DIY

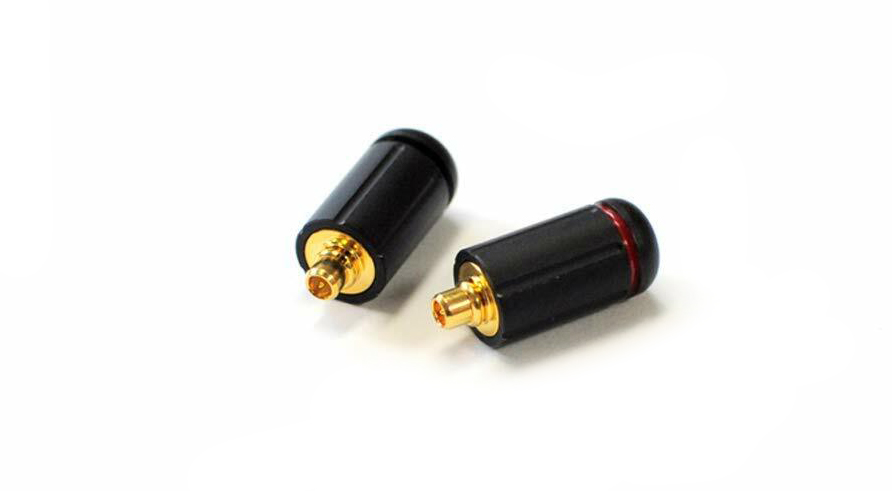

スプリッタ-もセットになったMMCXコネクタ自作キット。

プラグnobunagalabs NLP-MMCX-DIY

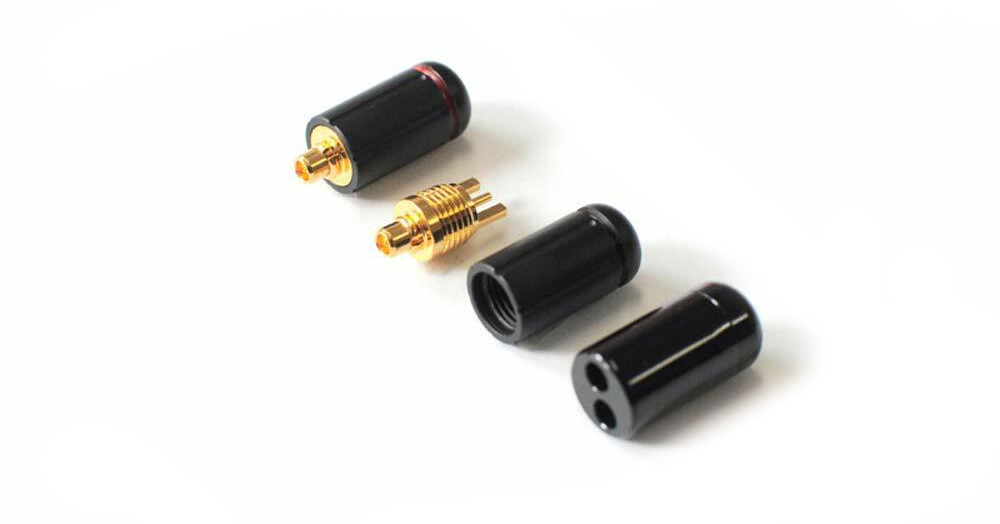

コネクタ-とシェルはネジ式を採用。



プラグnobunagalabs NLP-MMCX-DIY

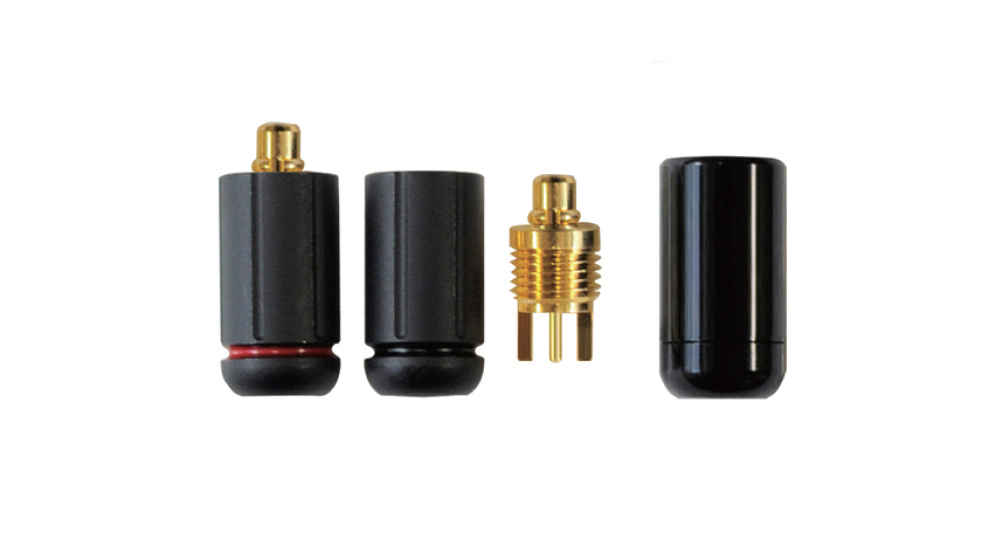

コネクタ-部には金メッキ加工を施しており、接点の損失を最小限にしています。 MMCXシェル部には、縦方向に3本のスリットデザインを採用。

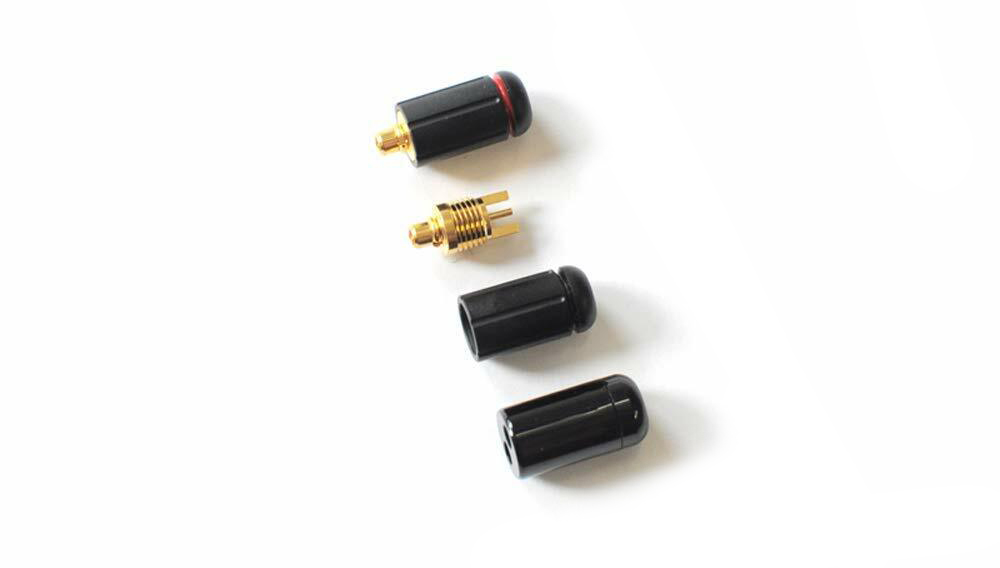

左右の識別が文字ではわかりにくいとのご意見から、黒・赤のラインをいれてわかりやすくなりました。
(左側が黒・右側が赤を利用するのが一般的になります)


プラグnobunagalabs NLP-MMCX-DIY

仕様
コネクタータイプ MMCX
コネクター加工 24K 金メッキ
プラグ外径 6.5mm
プラグ長辺 14.8mm
ケーブル対応径 ~3.0mm

スプリッタ-
外径 6.9mm
長辺 13mm
対応径 フロント : ~2.0mmx2
ケーブル : ~4.0mm
入数 MMCXコネクタ左右1セット・スプリッター
※製品の仕様は予告なく変更することがあります。予めご了承ください。
