カスタム2PINプラグ自作キット




プラグnobunagalabs NLP-CIEM-DIY

NOBUNAGA Labs :: NLP-CIEM-DIY

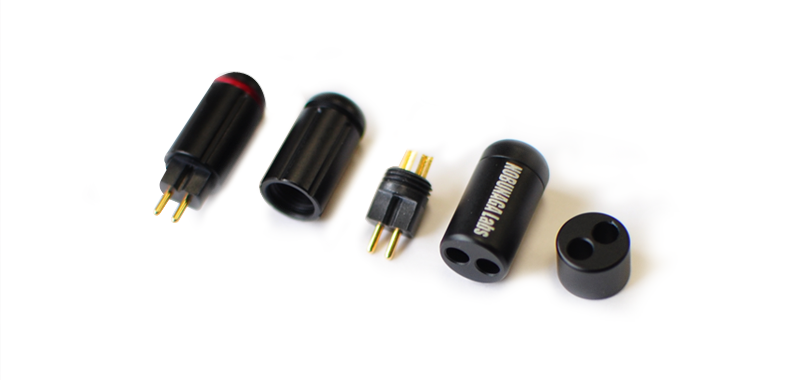

スプリッターとケーブルスライダーもセットになった
カスタムIEM2PINコネクタ自作キット

プラグnobunagalabs NLP-CIEM-DIY

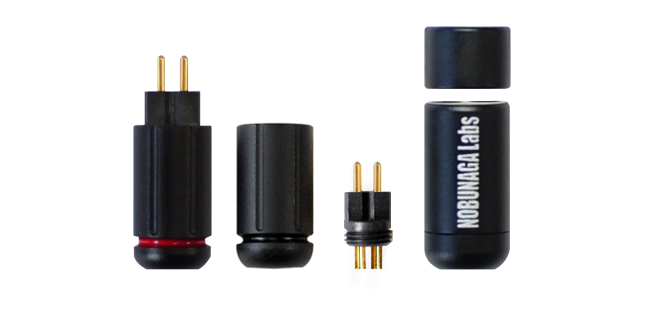

コネクタとシェルはネジ式を採用し、接着剤を使用しなくても固定することが可能です。



プラグnobunagalabs NLP-CIEM-DIY

コネクタ部には金メッキ加工後に特殊加工を施すことで、酸化物質の発生を防ぎ、綺麗な金属表面を持続、接点部分のはんだ濡れ性を維持します。電極間樹脂は、耐熱温度が高いPEEK樹脂を採用することで作業効率の向上を実現します。さらに、接続部分を固定するための空間を確保するため、ネジ部分を短く加工しています。


プラグnobunagalabs NLP-CIEM-DIY

シェル外側にはスリットデザインを施し、黒、赤の左右識別ラインを印字。 ラインは長期間使用しても消えないよう溝に印字しています。
(左・黒・右・赤が一般的になります)




2PINコネクタ
コネクタータイプ カスタムIEM用2PIN
コネクター加工 24K 金メッキ
ケーブル対応径 ~3.0mm
スプリッタ-
外径 6.9mm
長辺 13mm
対応径 フロント ~2.0mm ×2
ケーブル ~4.0mm
入数 MMCXコネクタ左右1セット・スプリッター
スライダー
外径 6.9mm
長辺 5.0mm
対応径 ~2.0mm ×2
入数 2PINコネクタ左右1セット・スプリッター・スライダー
リケーブルこちょう ※溝が彫ってある側を正面に見ての極性になります。 全ての製品がこの極性ではございませんので、お持ちのイヤホンの極性は必ずご確認の上で、 製作いただきますようお願い申し上げます。
